问答1000网

移动站 |问答专题 |网站地图 |百科
问答1000网 > 什么 > 是什么 > 水玻璃是什么
目录

水玻璃是什么

发布时间：2025-08-04 / 作者：问答网整理 / 阅读：164次

目录

水玻璃是什么,水玻璃的基本性质,水玻璃的分类,水玻璃的用途,水玻璃的生产方法,硅酸钠,俗称泡花碱,是一种无机物,化学式为Na2O·nSiO2,其水溶液俗称水玻璃,是一种矿黏合剂。

一、水玻璃是什么
1、简介
硅酸钠，俗称泡花碱，是一种无机物，化学式为Na2O·nSiO2，其水溶液俗称水玻璃，是一种矿黏合剂。

2、化学式
其化学式为Na2O·nSiO2，它是一种可溶性的无机硅酸盐，具有广泛的用途。

二、水玻璃的基本性质
1、分子式 Na2O·nSiO2
硅酸钠中的模数为：n=SiO2/Na2O（摩尔比），模数显示了硅酸钠的组成，是硅酸钠的重要参数，一般在1.5～3.5之间。

2、理化性能
（1）溶解性
硅酸钠的模数越大，固体硅酸钠越难溶于水，n为1时常温水即能溶解，n加大时需热水才能溶解， n大于3时需4个大气压以上的蒸汽才能溶解。

（2）粘度
硅酸钠模数越大，Si含量越多，硅酸钠粘度增大，易于分解硬化，粘结力增大，而且不同模数的硅酸钠聚合程度不同，从而导致其水解产物中对生产应用有着重要影响的硅酸组分也有重大差异，因此不同模数的硅酸钠有着不同的用处。

3、性状
硅酸钠是无色、略带颜色的半透明或透明块状玻璃体。

4、变质原理
Na2SiO3+CO2+H2O=H2SiO3↓+Na2CO3

三、水玻璃的分类
按照物态可分为液态硅酸钠和固态硅酸钠两大类。

1、液态硅酸钠

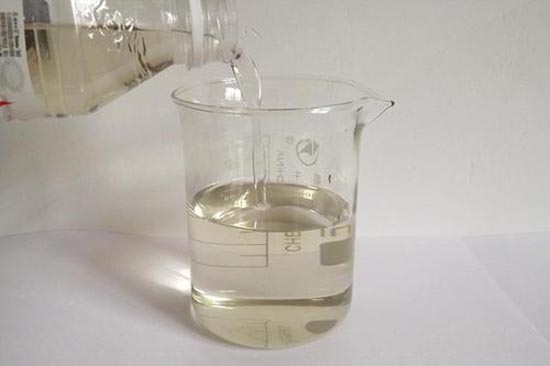

液态Na2O·nSiO2是根据石英砂与碱的不同比例及碱的不同种类加以区分的，外观呈现粘稠液体，不同牌号颜色有明显差异，从无色变化到灰黑。

（1）产品
有①中性Na2O·nSiO2、②碱性Na2O·nSiO2、③弱碱性Na2O·nSiO2、④复合Na2O·nSiO2。

2、固态硅酸钠

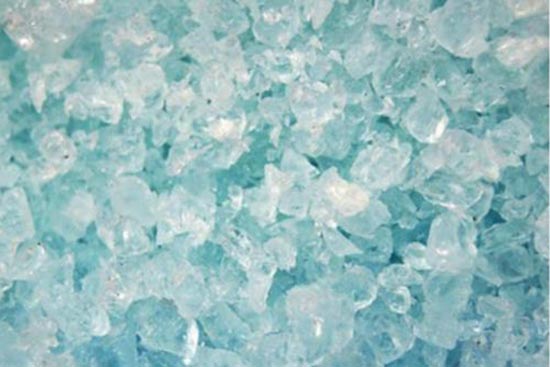

固态Na2O·nSiO2是一种中间产品，外观大多呈现淡蓝色。干法浇铸成型的Na2O·nSiO2为块状且透明，湿法水淬成型的Na2O·nSiO2为颗粒状，转化成液体Na2O·nSiO2才能使用。

（1）产品
常见的Na2O·nSiO2固体产品有：①块状固体、②粉状固体、③速溶硅酸钠、④零水偏硅酸钠、⑤五水偏硅酸钠、⑥原硅酸钠。

四、水玻璃的用途
1、金属防腐蚀
水玻璃涂在金属表面会形成碱金属硅酸盐及SiO2凝胶薄膜，使金属免受外界酸、碱等的腐蚀。

2、粘合剂
用作粘结剂来粘结玻璃、陶瓷、石棉、木材、胶合板等。

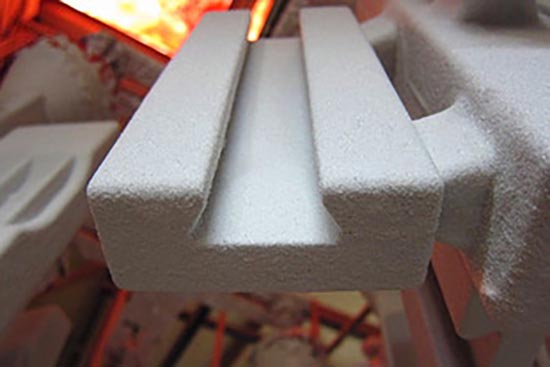

3、耐火材料
用于制造耐火材料、白炭黑、耐酸水泥。

4、纺织材料
在纺织工业用作浆料、浸渍剂，在纺织物染色和压花纹时用作固染剂和媒染剂，以及用于丝绸织物加重。

5、皮革生产
在皮革生产中加入水玻璃，它的分散的胶体SiO2用于生产软皮革。

6、保存蛋类
在食品工业可用于保存蛋类，防止微生物进入蛋壳空隙造成变质。

7、制糖
在制糖工业，水玻璃可以脱除糖液中的色素和树脂质。

五、水玻璃的生产方法
1、干法
（1）碳酸钠法
根据所需产品的模数要求，将纯碱（Na2CO3） 和粒径0.180～0.250 mm（60~80目）的石英砂 （SiO2）按比例混合均匀送入马蹄焰窑炉，在 1450~1500 ℃下熔融，高温熔融产物从窑炉出料口流出，通过模子上面的辊子压制成块或者水淬成颗粒。

（2）元明粉（又称硫酸钠、无水芒硝）法
原料包括硫酸钠（无水芒硝）、碳粉、石英砂，生产过程和碳酸钠法相同，不同的是炉内采用负压操作，在窑后抽风。

（3）氯化钠法
以氯化钠（NaCl）和石英砂为原料，将石英砂和氯化钠混合均匀并熔融，通入蒸汽，反应得到硅酸钠和盐酸。此法反应速度较慢，一般工厂均不采用。

2、湿法
将液体氢氧化钠和石英砂按适当比例混合加入压热釜内，用蒸汽加热并进行搅拌，使之直接反应而成液体硅酸钠，经过滤、浓缩制得成品水玻璃。湿法只能生产模数小于2.5的产品，难以生产高模数的产品，而且反应速度慢，从而限制了此法的应用。我国采用湿法生产液态硅酸钠仅占全国总产量的5%。

相关问答
相关专题
其他相关文章
热点问答
1牙龈萎缩吃什么药？吃什么药有助于缓解
牙龈萎缩吃什么药？吃什么药有助于缓解
最新内容
精彩推荐
问答精选
近期 点击
24小时排行
热门专题
大家关心
热点文章

规划建筑素材下载| 问答专题| 网站简介| 网站地图| 法律声明| 友情链接| 联系我们

问答1000网是一家综合常识问答平台，回答为什么，是什么，怎么办，哪些好处与坏处，什么原因与方法的整理分享问答知识网站！

备案：滇ICP备18002578号-3|问答1000版权所有

提示：本站信息仅供参考，不能作为诊断及医疗的依据；请谨慎参阅，本站不承担由此引起的法律责任。本网站敬告网民：

身体若有不适，请及时到医院就诊。所有文章来自互联网 如有异议 请与本站联系
