一、什么是亚克力
1、名称
亚克力，又叫PMMA或有机玻璃，源自英文acrylic（丙烯酸塑料），化学名称为聚甲基丙烯酸甲酯。
2、塑性高分子材料
是一种开发较早的重要可塑性高分子材料，具有较好的透明性、化学稳定性和耐候性、易染色、易加工、外观优美，在建筑业中有着广泛应用。有机玻璃产品通常可以分为浇注板、挤出板和模塑料。
二、亚克力的用途
1、亚克力制品

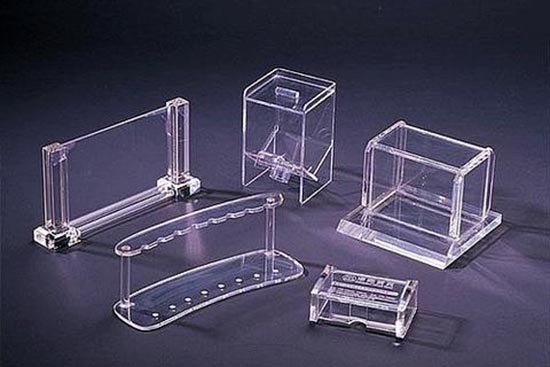

亚克力制品有亚克力板、亚克力塑胶粒、亚克力灯箱、招牌、亚克力浴缸、亚克力人造大理石、亚克力树脂、亚克力（乳胶）漆，亚克力胶黏剂等等产品，种类繁多。
2、加工原材料
人们所常见到的亚克力产品系由亚克力粒料、板材或树脂等原材料经由各种不同的加工方法，并配合各种不同材质及功能之零配件加以组装而成之亚克力制品。
3、加工方式
其中，人们常说的亚克力板就是聚甲基丙烯酸甲酯Polymeric Methyl Methacrylate（PMMA）板材，它是由“甲基丙烯酸甲酯单体 Methyl Methacrylate（MMA）”聚合而成，或是由亚克力粒料经由挤板机挤出而成的。
三、亚克力的特性
1、透明度高

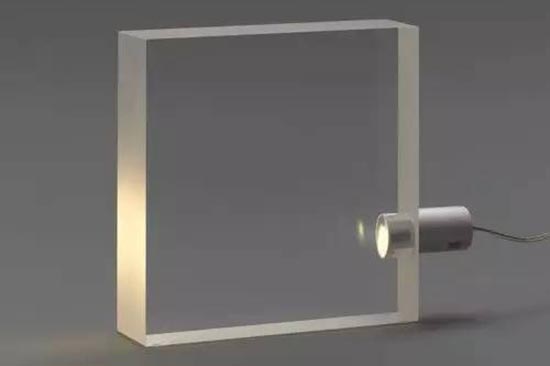

具有水晶般的透明度，透光率在92%以上，光线柔和、视觉清晰，用染料着色的亚克力又有很好的展色效果。
2、耐候性
亚克力板具有极佳的耐候性、较高的表面硬度和表面光泽，以及较好的高温性能。
3、良好的加工性能
亚克力板有良好的加工性能，既可采用热成型，也可以用机械加工的方式。
4、密度低
透明亚克力板材具有可与玻璃比拟的透光率，但密度只有玻璃的一半。此外，它不像玻璃那么易碎，即使破坏，也不会像玻璃那样形成锋利的碎片。
5、耐腐蚀
亚克力板的耐磨性与铝材接近，稳定性好，耐多种化学品腐蚀。
6、良好的适印性和喷涂性
亚克力板具有良好的适印性和喷涂性，采用适当的印刷和喷涂工艺，可以赋予亚克力制品理想的表面装饰效果。
7、耐燃性
不自燃但属于易燃品，不具备自熄性。
四、亚克力的制作要求

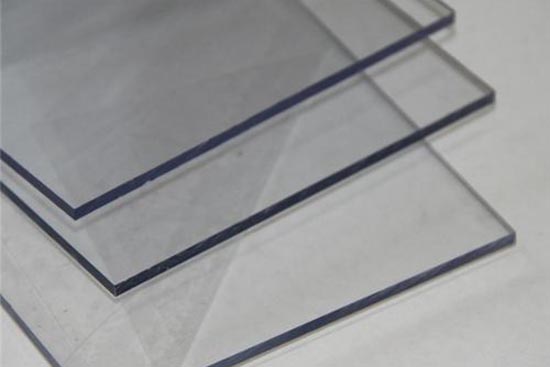

1、硬度
硬度是最能体现浇注亚克力板生产工艺和技术的参数之一，是品质控制中的重要一环。硬度能反映出原料PMMA纯度、板材耐候性以及耐高温性能等。硬度直接影响到板材是否会收缩弯曲变形，加工时表面是否会出现皲裂等情况。硬度是评判亚克力板品质好坏硬性指标之一。
2、厚度（亚克力公差）
亚克力板材厚度存在亚克力公差，所以亚克力公差的控制是品质管理和生产技术的重要体现。亚克力的生产都有一个国际标准ISO7823。
（1）浇注板的公差要求
公差=± (0.4 + 0.1 x 厚度)
（2）挤出板的公差要求
公差=< 3 mm 厚度：± 10 %> 3 mm 厚度：± 5 %
3、透明度/白度
严格的原料配选、先进的配方跟进和现代化的生产工艺制作，确保板材极佳的透明度和纯白度。火焰抛光后晶莹剔透。
五、亚克力的属性
1、力学性能
聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。
2、电性能
聚甲基丙烯酸甲酯由于主链侧位含有极性的甲酯基，电性能不及聚烯烃和聚苯乙烯等非极性塑料。值得指出的是，聚甲基丙烯酸甲酯乃至整个丙烯酸类塑料，都具有优异的抗电弧性，在电弧作用下，表面不会产生碳化的导电通路和电弧径迹现象。
3、耐溶剂性
聚甲基丙烯酸甲酯可耐较稀的无机酸，但浓的无机酸可使它侵蚀，可耐碱类，但温热的氢氧化钠、氢氧化钾可使它浸蚀，可耐盐类和油脂类，耐脂肪烃类，不溶于水、甲醇、甘油等，但可吸收醇类溶胀，并产生应力开裂，不耐酮类、氯代烃和芳烃
4、耐侯性
聚甲基丙烯酸甲酯具有优异的耐大气老化性，其试样经4年自然老化试验，重量变化，拉伸强度、透光率略有下降，色泽略有泛黄，抗银纹性下降较明显，冲击强度还略有提高，其它物理性能几乎未变化。
5、燃烧性
聚甲基丙烯酸甲酯很容易燃烧，极限氧指数仅17.3。
六、亚克力板材的种类

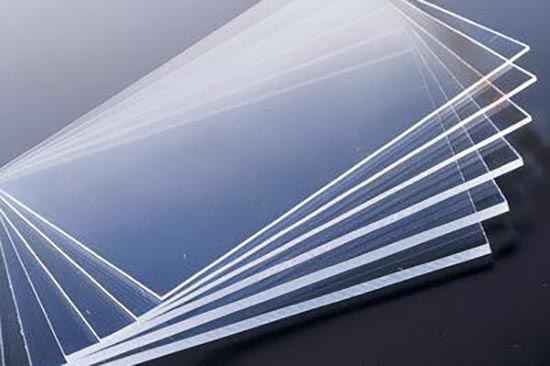

1、亚克力板材的规格种类很多
（1）普通板

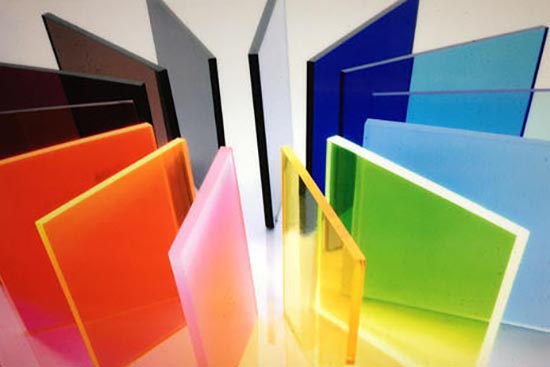

透明板，染色透明板，乳白板，彩色板。
（2）特种板
卫浴板，云彩板，镜面板，夹布板，中空板，抗冲板， 阻燃板，超耐磨板，表面花纹板，磨砂板，珠光板，金属效果板等。
2、亚克力板按生产工艺分浇铸板和挤压板
（1）浇铸板
分子量高，具有出色的刚度、强度以及优异的抗化学品性能。因而比较适合加工大尺寸的标识牌匾，相对在软化过程中时间稍长。这种板材的特点是小批量加工，在颜色体系和表面纹理效果方面有无法比拟的灵活性，且产品规格齐全，实用于各种特殊用途。
（2）挤压板
与浇铸板相比，挤压板分子量较低，机械性能稍弱，柔性比较高。然而，这一特点有利于折弯和热成型加工，软化时间较短。在处理尺寸较大的板材时，有利于各种快速真空吸塑成型。同时，挤压板的厚度公差比浇铸板小。
七、亚克力的加工工艺
聚甲基丙烯酸甲酯可以采用浇铸、注塑、挤出、热成型等工艺。
1、浇铸成型
浇铸成型用于成型有机玻璃板材、棒材等型材，即用本体聚合方法成型型材。浇铸成型后的制品需要进行后处理，后处理条件是60℃下保温2h，120℃下保温2h。
2、注塑成型

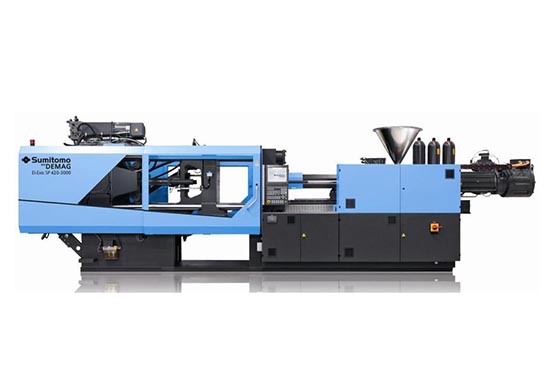

注塑成型采用悬浮聚合所制得的颗粒料，成型在普通的柱塞式或螺杆式注塑机上进行。表1是聚甲基丙烯酸甲酯注塑成型的典型工艺条件。注塑制品也需要后处理消除内应力，处理在70-80℃热风循环干燥箱内进行，处理时间视制品厚度，一般均需4h左右。
3、挤出成型
聚甲基丙烯酸甲酯也可以采用挤出成型，用悬浮聚合生产的颗粒料制备有机玻璃板材、棒材、管材、片材等，生产效率高，特别是对于管材和其它用浇注法时模具难以制造的型材。挤出成型可采用单阶或双阶排气式挤出机。
4、热成型
热成型是将有机玻璃板材或片材制成各种尺寸形状制品的过程，将裁切成要求尺寸的坯料夹紧在模具框架上，加热使其软化，再加压使其贴紧模具型面，得到与型面相同的形状，经冷却定型后修整边缘即得制品。加压可采用抽真空牵伸或用对带有型面的凸模直接加压的方法。
5、雕刻切割

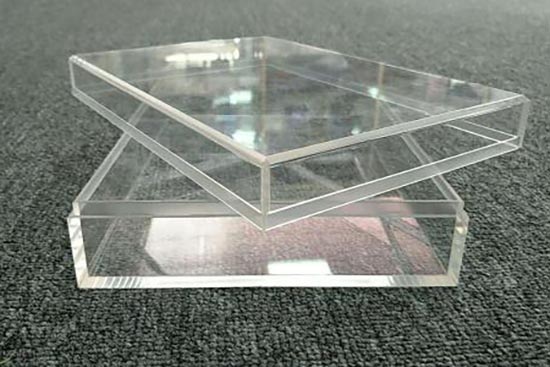

主要针对已经成型的亚克力或者有色亚克力材料进行的镂空和雕刻。普通的激光雕刻切割机就可以满足多数亚克力制品的雕刻和镂空需要。
八、亚克力的优缺点
1、优点
亚克力是继陶瓷之后能够制造卫生洁具的最好的新型材料。与传统的陶瓷材料相比，亚克力除了无与伦比的高光亮度外，还有下列优点。
（1）韧性高
韧性好，不易破损。
（2）易修复
修复性强，只要用软泡沫蘸点牙膏就可以将洁具擦拭一新。
（3）质地柔和
质地柔和，冬季没有冰凉刺骨之感。
（4）颜色鲜艳
色彩鲜艳，可满足不同品位的个性追求。
（5）环保
用亚克力制作台盆、浴缸、坐便器，不仅款式精美，经久耐用，而且具有环保作用，其辐射线与人体自身骨骼的辐射程度相差无几。亚克力洁具最早出现于美国，已占据整个国际市场的70%以上。
2、缺点
（1）廉价代用品
由于亚克力生产难度大、成本高，故市场上有不少质低价廉的代用品。这些代用品也被称为“亚克力”，其实是普通有机板或复合板（又称夹心板）。
（2）硬度低
普通有机板用普通有机玻璃裂解料加色素浇铸而成，表面硬度低，易褪色，用细砂打磨后抛光效果差。
（3）易脱层
复合板只有表面很薄一层亚克力，中间是ABS塑料，使用中受热胀冷缩影响容易脱层。真假亚克力，可从板材断面的细微色差和抛光效果中去识别。
九、亚克力的应用
1、运用领域
酒店、商场、办公楼、会所、别墅、博物馆、医疗、教育、餐饮、展览展示等等。
（1）建筑应用
橱窗、隔音门窗、采光罩、电话亭等。
（2）广告应用
灯箱、招牌、指示牌、展架等。
（3）交通应用
火车、汽车等车辆门窗等。
（4）医学应用
婴儿保育箱、各种手术医疗器具 民用品：卫浴设施、工艺品、化妆品、支架、水族箱等。
（5）工业应用
仪器表面板及护盖等。
（6）照明应用
日光灯、吊灯、街灯罩等。
2、运用区域
吊顶、集成吊顶、隔断、屏风、移门、透明墙、酒店家具、办公家具、吧台、灯饰、吊灯、标识、标牌、地板、景观等等。
微信二维码
